Описание продукта
В паре с Si-H силазаном (SILZ-701) винильные группы вступают в гидросилилирование и строят сшитую сетку уже при нагреве, не дожидаясь влаги воздуха. Поодиночке ни один из двух компонентов такой сетки не даёт — работает именно пара.
Как плёнкообразующее вещество SILZ-351 отверждается нагревом: при 165 °C поверхностная сушка и полное отверждение занимают около часа, при 200–250 °C — доли часа. Плёнка даёт твёрдость ≥4H, адгезию класса 0 и более 500 часов нейтрального солевого тумана.
Ключевые преимущества
Винильная реакционная способность
Группы C=C открывают путь к реакциям присоединения и гидросилилированию — к ним привязывается сшивка, которой насыщенная цепь не даёт.
Низкая вязкость, простое дозирование
11 с по воронке Форда-4 при плотности 1,02 г/мл: вводится в рецептуру без разбавления и предварительного нагрева.
Партнёр по двухкомпонентной сшивке
В смеси с метилгидросилазаном сетка строится при нагреве по гидросилилированию — отверждение не зависит от влажности цеха.
Добавка для переработки каучуков
Малые дозировки меняют структуру и термостойкость силиконовых компаундов; конкретную дозу подбирают пробными замесами.
Типичные применения
- Modifier for unsaturated-olefin resins
- Silicone rubber structural control agent
- Heat-resistance additive
Свойства покрытия
| Показатель | Значение | Метод испытания |
|---|---|---|
| Appearance | Light yellow to colorless transparent liquid | GB/T 1721-79 |
| Viscosity (Ford Cup 4) | 11 s | GB/T 1723-1993 |
| Purity | ≥95% | Q/YX 10-2023 |
| Solid Content (120 ± 2°C) | >96% | GB/T 1725-2007 |
| Density | 1.02 ± 0.01 g/mL | GB/T 6750-2007 |
| Molecular Weight | 255–591 | GB/T 27843-2011 |
| Pencil Hardness | ≥4H | GB/T 6739-2006 |
| Adhesion | Grade 0 | GB/T 9286-1998 |
| Salt Spray Resistance | >500 h | GB/T 1771-2007 |

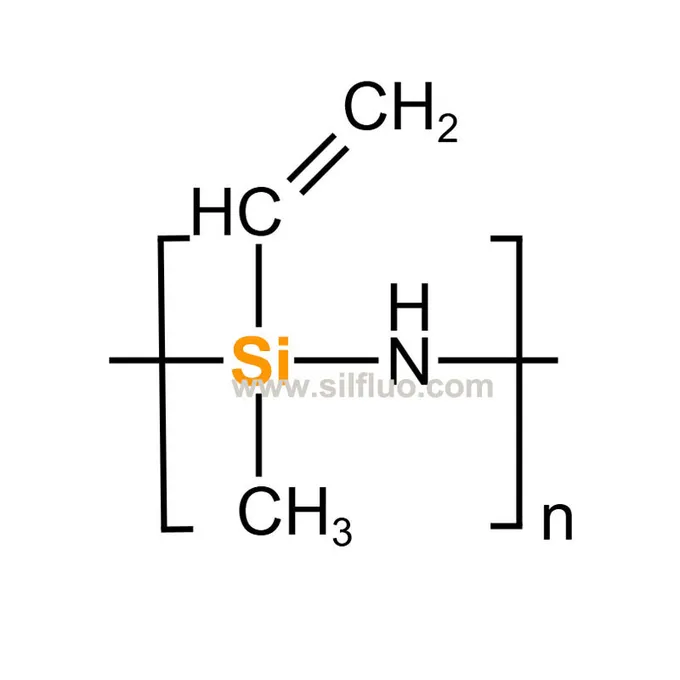

| Reactive Groups | Si-vinyl (methylvinylsilazane) |
| Curing Temperature | 165–250 °C |
| Cure @165 °C (DFT 5–25 µm, RH 50%) | Surface dry 1 h · full cure 1 h |
| Cure @200–250 °C | Surface dry 0.1 h · full cure 0.5 h |
Данные из технической спецификации (TDS). Полный документ с условиями испытаний — по запросу.
Отверждение и нанесение
Для синтеза и компаундирования дозируйте в сухих условиях и держите тару закрытой: связь Si-N реагирует с влагой, и вскрытая на воздухе партия меняет характеристики.
Как плёнкообразующее: наносите тонко (сухая плёнка 5–25 мкм) и отверждайте нагревом. При 165 °C — поверхностная сушка 1 ч и полное отверждение 1 ч; при 200–250 °C — 0,1 ч и 0,5 ч.
В переработке каучуков вводите при смешении по вашей рецептуре. Типовые дозировки малы, и точную величину определяют пробные замесы, а не каталожная цифра.
Совместимость с подложками
Как покрытие — углеродистая и нержавеющая сталь, обычные металлические и керамические подложки. Как реакционный полупродукт — ненасыщенные смолы, силиконовые каучуковые компаунды и гидросилилируемые системы; здесь совместимость определяется рецептурой, а не подложкой.
SILZ-351 — Вопросы по закупке и применению
Когда брать SILZ-351, а когда SILZ-701?
По реакционной группе. SILZ-351 несёт винил (C=C) и работает акцептором в гидросилилировании, SILZ-701 несёт Si-H и выступает донором. В двухкомпонентной системе их компонуют вместе — сетку при нагреве даёт именно пара.
Отверждается ли SILZ-351 сам по себе при комнатной температуре?
Нет. Эта марка термоотверждаемая: при 165 °C поверхностная сушка и полное отверждение занимают около часа, при 200–250 °C — доли часа. Для отверждения при комнатной температуре смотрите органополисилазановые смолы серии SILZ-150.
Как дозировать в силиконовый каучук?
Вводят при смешении, дозировки малые. Конкретную величину определяют пробными замесами под вашу рецептуру и режим вулканизации — стартовые параметры пришлём вместе с образцом.
TDS / SDS / COA и образцы
Для каждой марки доступны техническая спецификация (TDS), паспорт безопасности (SDS) и сертификат анализа (COA) на партию. Образцы для оценки отправляются с рекомендациями по стартовым параметрам.
Фасовка: Вёдра 1, 2, 5 и 25 кг. Держать плотно закрытым — материал реагирует с влагой воздуха.
Ответ в течение 1 рабочего дня.
